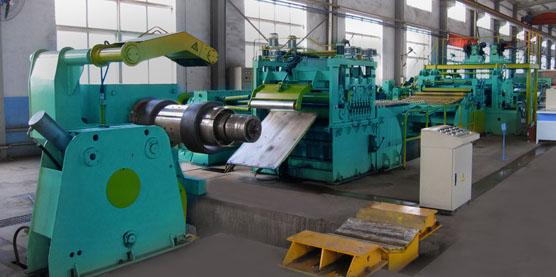

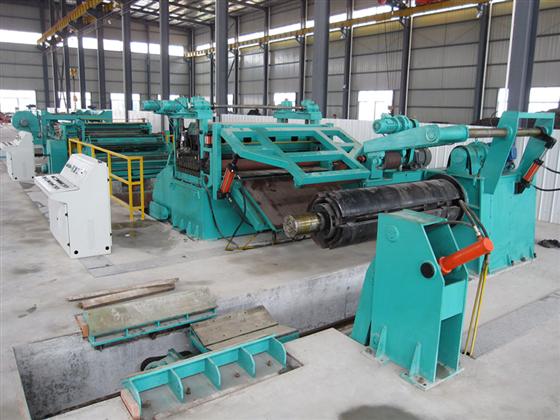

辊式板材校平机
该机组适用于冷轧、热轧、低合金等钢板，利用材料的“包辛格效应”，对板材进行多次正反弯曲，使多种原始曲率逐步变为单一曲率，并最终将其矫平。
本机主要由机架、工作辊、活动横梁、支承辊、下底座、压下机构、挡轮装置、测量装置、主传动系统、润滑系统、电器控制系统、安全系统等部分组成。
矫平机为四重式结构，工作辊两层，支撑辊两层。矫平辊为60CrMoV锻件，整体调质、表面淬火。支撑辊两层，材质为40Cr。上工作辊、支撑辊与上横梁结成整体结构。下工作辊、支撑辊安装在机座上。上、下支撑辊辊座内均可调整，可调节支撑辊与工作辊之间的配合精度，以获得最佳的校平效果。通过减速电机可分别调整上作辊与下工作辊间隙，在加工不同厚度板材时，操作人员能快速的调整间隙，缩短辅助时间。主动力为直流电机驱动，经减速机、齿轮分配箱、万向联轴节，使各辊均有动力，通过直流调速器调节，运行无级调速。各辊支撑全部采用滚动轴承，集中润滑系统。另外本机吸收了国内外先进技术，技术成熟、结构紧凑、安装维修方便、实用可靠等特点，得到了用户的一致好评。
主要技术参数
|
型号 |
W43-1.2×板宽 |
W43-3×板宽 |
W43-6×板宽 |
W43-8×板宽 |
W43-12×板宽 |
|
可加工宽度mm |
1300、1800 |
1300、1600、2000 |
|||
|
可加工板厚mm |
0.3-1.2 |
0.5-3 |
1.5-6 |
2-8 |
3-12 |
|
校平精度mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
|
校平速度m/min |
MAX |
MAX |
MAX |
MAX |
MAX |
|
校平辊材质 |
GCr15 |
60CrMoV |
|||
|
校平辊径mm |
φ60 |
φ85 |
φ105 |
120 |
160 |
以上参数为标准机型供用户选择，也可根据客户要求定做。
|
型号 |
W43-16×板宽 |
W43-20×板宽 |
W43-25×板宽 |
W43-30×板宽 |
W43-40×板宽 |
|
可加工宽度mm |
1800、2200、2500 |
||||
|
可加工板厚mm |
4-16 |
6-20 |
8-25 |
10-30 |
12-40 |
|
校平精度mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
＜±2mm/m2 |
|
校平速度m/min |
MAX |
MAX |
MAX |
MAX |
MAX |
|
校平辊材质 |
60CrMoV |
||||
|
校平辊径mm |
φ200 |
φ220 |
φ250 |
φ280 |
φ320 |
