一、潜污泵的安装
潜污泵是潜水排污泵的简称，在潜水泵的基础上通道采用抗堵塞设计，用于一级提升、中间提升及污泥回流等。主要用于市政工程、楼宇建筑、工业排污和污水处理场合，排送含固形物和长纤维的污水、废水和雨水等。
1、常用的两种安装方式

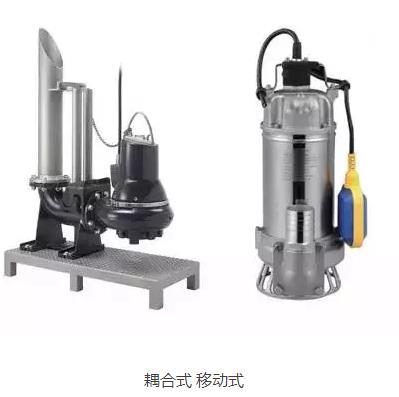

潜污泵安装条件简单，流量覆盖范围较大，从10m3/h以下到几千m3/h，是水处理工程特别是中小型项目中最常用的提升设备之一。潜污泵常见的安装方式主要有两种：耦合式安装和移动式安装。
耦合式安装是通过耦合器将泵与管道相连，泵与出水管路脱离方便，水泵检修时通过起吊装置起吊即可。耦合式安装适用于各种规格的潜污泵，是潜污泵最常用的安装方式，耦合器由设备厂家成套供货。
移动式安装指泵出口管路直接通过软管连接至水面上，潜污泵靠自重置于水池底部或通过铁链等悬挂在起吊装置上。移动式安装无需耦合器和池底固定，便于移动，检修时连管道一起起吊即可。同时由于安装方式的原因，难以承担大的力矩，只适用于小型的潜污泵。
2、安装条件图的解释

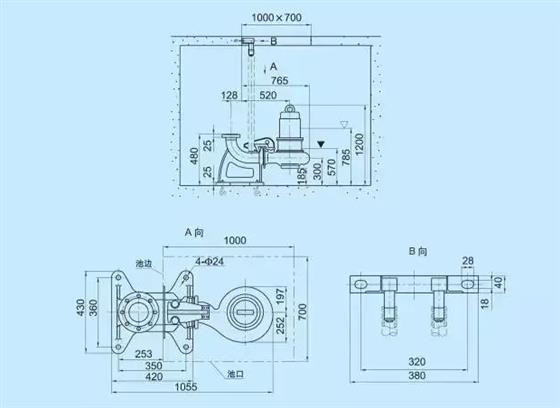

在选型确认后，潜污泵的厂家会提供安装条件图，设计人员需要能读懂各尺寸和符号的意思。以某潜污泵厂商的样本安装条件为例说明如下：
1)最低运行液位
功率11kw以上的泵可以选择装置电机冷却系统对泵进行冷却，若不选冷却系统，是由泵送介质直接冷却电机。两种不同的冷却方式对应的最低液位不同，直接冷却方式的需要液位高于带冷却系统的方式。
在厂家提供的安装条件图中，用实心三角“▼”和空心三角“▽”来进行区分，其中“▼”表示带冷却系统，“▽”表示不带冷却系统。
在上面案例的安装条件图中，带冷却系统时，有效最低液位距离耦合装置底部为570mm，不带冷却系统时，距离为785mm。即有冷却系统时有效液位可以低出215mm。
2)平面开孔与定位
潜水泵耦合式安装时，平面的开孔需考虑潜水泵的最小安装尺寸。案例中A向视图表示了水泵的最小安装孔的大小尺寸，1000×700mm。
在进行定位时，安装导杆的池边是基准线。这是因为潜污泵的就位是靠与耦合装置连接的导杆来完成的，导杆的位置由池边确定。耦合器基座的螺栓进行定位时，也需以池边为基准线进行。按上面案例，应先确定距离池边253mm的螺栓孔位置，再通过螺栓孔的间距350mm来确定另外两个螺栓孔的位置。
最终在图纸中体现的最重要的尺寸为：顶部平面开孔的位置与大小，以及底部的预埋地脚螺丝的位置与规格(一般采用预留孔进行后浇混凝土的设计)。
顶部的导杆固定通常采用膨胀螺栓的方式完成。
3、电气保护措施
由于潜污泵为潜水运行，可能会出现漏水等情况而损坏水泵，需要进行预防。以某潜污泵厂家为例，采用的措施有：
7.5kw以下的泵设有电机绕组过热保护元件和漏水探头;11kw及以上的泵设有电机绕组过热保护元件、浮子开关、漏水探头;30kw及以上的泵在电机上端盖内增设漏水探头等。
其中过热保护元件是置于电机定子绕组内，不正常运行状况下，绕组稳定达到过热保护原件的设定值时，通过电柜过热保护装置停止电机。
漏水探头用作漏水检测，电机侧进水后通过电控柜报警并停机。浮子开关用作检测电机侧机械密封是否失效，电机腔是否进水，探测到进水后通过电控柜报警并停机。
在潜污泵的电气安装中，需要根据选型条件及厂家反馈的电气要求进行电控柜的设计，从而达到保护效果。
二、离心泵的安装

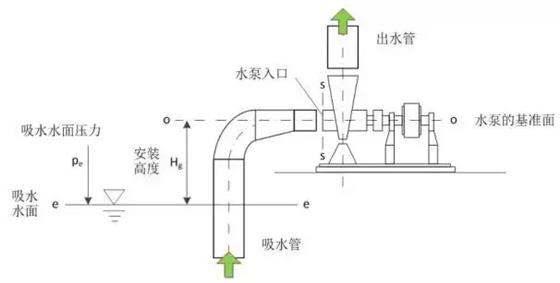

离心泵是输水中最常用的泵之一，为了避免汽蚀现象的发生，离心泵的安装高度需要进行非常仔细的校核计算。水泵进水侧装置形式示意图如下：
泵的允许几何安装高度与多方面条件有关，公式如下：
式中：
[Hg]—泵的允许几何安装高度，m;(计算结果供设计时利用，实际安装高度需低于允许安装高度)
pe—吸水水面压力，Pa;(为吸水水面的大气压，海拔越高大气压越低)
pv—饱和蒸汽压力，Pa;(与水温有关，水温越高，饱和蒸汽压力越高)
ρ—流体的密度，kg/m3;
g—重力加速度，9.81m/s2;
[NPSH]—水泵的允许汽蚀余量，m;(与水泵性能有关，厂家提供)
hw—吸入管路中的水头损失，m。(与吸水管路设计有关，由设计人员确定)
由上式可知，海拔越高、水温越高、允许汽蚀余量越大、进水管路水头损失越大，允许几何安装高度越小。
