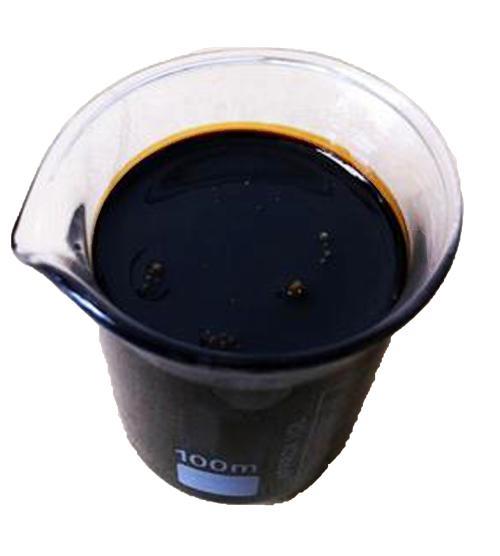

水性黑色油墨是由水性高分子乳液、水性色素炭黑色粉、树脂、表面活性剂及相关添加剂经化学过程和物理混合而制得的水基印刷油墨，水性油墨技术配方：有机颜料15%，水溶性丙烯酸树脂70%，表面活性剂2%，附着力交联剂3%，纯净水10%。由于它是用水来代替传统油墨中的有毒有机溶剂，使油墨中不再含有挥发性的有机溶剂，故在印刷过程中对工人的健康无不良影响。

然而，在实际生产过程中，由于炭黑色粉附聚体颗粒较大，很难直接在涂料中分散均匀达到纳米或亚纳米级，且容易产生絮凝现象。因此，分散性能是水性炭黑色粉的重要性能之一，它直接影响着涂料的黑度、着色力、光泽、遮盖力、流动性、机械性能等。炭黑在油墨中的分散需经历三个过程：1）炭黑被涂料润湿，由炭黑-空气界面转为炭黑-涂料界面；2）炭黑被分散，炭黑的附聚体被破碎为聚集体；3）炭黑粒子的稳定化。采用有效的分散、研磨设备对色素炭黑色粉颜料进行分散（粒子分离）。分散过程的加料顺序是：先将分散、润湿等多种助剂溶解或稀释在水中，然后加入填料。填料分散加料时应进行低速搅拌，加料完毕后再提高搅拌速度。

 炭黑的着色力，着色力非常重要，着色力越大，用量也就越少。着色力基本上和粒径大小成比例，与结构也有一定关系。但是，这个关系不是简单的关系，因为着色力的大小，不仅取决于粒径的大小，也取决于它的表面特性，所以说黑度与着色力不是正比关系。

炭黑的PH值与吸附能力的关系，炭黑越黑，其酸性也较高，PH值约在2.5 ~ 4.5之间，吸附能力越高，普通的炭黑产品其PH值几乎是中性的，因此其吸附能力不明显。由于吸附能力对涂料的干燥性有特殊影响，常因吸附色漆中的催干剂而使涂膜干率减退。 当PH值为4以下时，其酸性越大，对催干剂的吸附能力也越大，则对抗干性能影响也就越明显

    高峰 13676923257 微信同步
