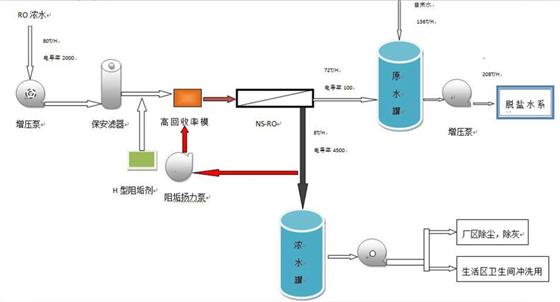

一、工艺流程图

　　二、工艺介绍：

　　1、增压泵：提升浓水压力，满足NSRO进水的要求，同时含有浓水能量回收装置，减少浓水动能的浪费，浓水压力完全作用到NSRO系统，电耗节省30%。

　　2、保安滤器：主要为了保证NSRO系统免于悬浮物等造成的污染堵塞。

　　3、H型阻垢剂：专门针对RO浓水回用项目上研发的新型阻垢剂，可以有效的抑制结构的现象，确保系统长期稳定运行。

　　4、高回收率节能模块+阻垢扬力泵+NSRO：作用主要是利用曲线微导力膜分离技术(RypermTM),采用自主研发的曲线微导力高频磁场技术，成功解决了高含盐量高回收率条件下造成膜结构污染的问题，同时配合CSM8040-800UL(高抗污染、高脱盐率)膜元件的使用，从根本上解决了RO浓水回用的瓶颈，此系统专门运用于RO浓水回用项目。

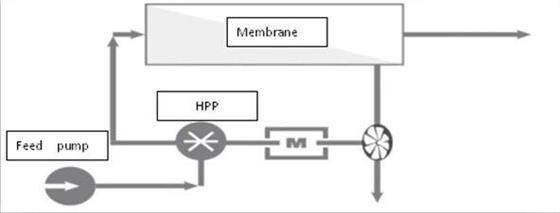

　　4.1、高回收率节能模块：此模块利用等压式原理，系统能耗节省20-40%左右，大大降低了RO浓水回用过程中电能的消耗，克服了浓水回用电耗消耗大的弊端，增加了浓水回用的价值。

　　4.2、阻垢扬力泵：包括脉冲弹性波(简称USP)防垢除垢装置系统的防垢和除垢的技术关键点，解决了以往对高含盐量的RO浓水无法回用、回用率低的弊端。它主要是是利用脉冲弹波能量首先在金属中传播 ，由于USP在金属中传播的能量损失远远小于在水中传播的能量损失，通过结垢壁面的脉冲振动再把能量传递给垢质，由此产生的一系列物理效应，使脉冲振动在防垢和除垢方面达到了最高的有效利用，同时，还能有效的增加流速，进一步减少垢的沉积机会，做到了实时动态防除结垢，另外，

　　本装置可以提供连续不间断的工作。具有除垢、防垢、防腐、杀菌灭藻、环保节能等突出的技术特点，成功的解决了RO浓水回用中易结构的现象。此技术的难点的攻克，代表着RO膜分离技术走向了新的应用方向。

　　脉冲弹波防垢系统主要是利用脉冲弹性波强声场处理流体，使流体中成垢物质在脉冲场作用下，其物理形态和化学性能发生一系列变化，使之分散、粉碎、松散、松脱而不易附着管壁形成积垢。

　　三、经济效益分析

　　1、计算依据：例如100每小时的回用水

　　系统回收率85%，则每小时产水85吨，每年运行8000小时计算　　经济效益分析(每年运行8000小时计算)　　每年产生新水680000吨，运行利用能量回收技术反，能耗节省30%，实际耗电量约30千瓦。　　　每年节约自来水680000吨，同时减少680000吨污水处理费用。

　　每年产生效益曰：800000×3.25=214.2万元

　　每年电费消耗约：8000×30=24万元

　　每年药剂费约：20000元　 每年最终产生效益：188.2万元

　　标注：发布时请加上原创作者名称“王晓强”，否则视为侵权。
